Оптимизация лазерной аппаратуры для курортологии.
Сегодня в курортологии Украины и России активно внедряется лазерная терапия. Если раньше использовались преимущественно стационарные аппараты, то сегодня они безусловно активно вытесняются автономными аппаратами и это связано с тем, что как и стационарные, автономные аппараты уже удовлетворяют всем методикам утвержденными Минздравом СССР, Украины и России. Если раньше автономные аппараты могли полностью прийти в негодность из-за старения батарей, то сегодня это полностью исключено. Батареи драматически улучшают свою электроемкость, а серийные лазеры свой КПД и поэтому конкурентоспособность автономных аппаратов кардинально улучшается. Качественные батареи для приборов можно купить и в Ялте, и в Сочи, и в Анталии. Конечно главное преимущество автономных аппаратов, в отличии от стационарных это отсутствие сетевого кабеля и кабеля, соединяющего блок управления с излучающими головками. Это приводит очевидно к неограниченному радиусу действия автономных аппаратов. Безусловно, аппараты легко переносить как из кабинета в кабинет, так и в любое необходимое помещение санатория. Уже очевидно, что работать автономным аппаратом значительно удобней, чем стационарным, так как неосторожное движение может привести к отрыву от сети. Сегодня на Украине и в России в санаториях есть несколько стандартов на розетке питания и подчас бывает трудно найти необходимую розетку для подключения прибора. Кроме того, отключение сетевого питания в курортных лечебных учреждениях, безусловно, осложняет работу с лечебными процедурами. Очень важно обратить внимание на специфику лазерных аппаратов. Эти аппараты чрезвычайно чувствительны к отклонению сетевого питания от нормы. Реальные стационарные приборы для лазерной терапии (кроме аппаратов «Кристалл М») не содержат необходимых устройств, исключающих катастрофическую деградацию лазеров при бросках напряжениях в сети. И фактически у лазерных терапевтов есть альтернатива, либо приобрести дешевый автономный прибор на длительное пользование, либо приобрести стационарный прибор и сильно рисковать выходом из строя лазеров, либо делать очень дорогие установки стабилизации питания к которым подключать стационарные приборы.
В условиях больших экономических трудностей курортов России и Украины немаловажно, что автономные аппараты дешевле стационарных.
Следует обратить внимание на то, что многие стационарные приборы скорее предназначены для научных работ, а не для лечения.
Действительно имея процедуру установки любой мощности или частоты, авторы обрекают врача на не свойственную ему длительную работу по настройке нужной мощности и частоты, вместо того, что бы мгновенно включить аппарат с готовой настройкой, что удобно всем практикующим врачам. Самым важным является то, что прибор позволяющий варьировать свои параметры, безусловно дает усложнения аппаратуры, что как правило кардинально снижает надежность. Очевидно, что врач в курортном учреждении сильно удален от производителей, ремонтирующих приборы и это безусловно становится важным стимулом к приобретению особо надежных простых автономных приборов.
Таким образом можно сделать вывод о преимуществах в курортологии автономных лазерных терапевтических аппаратов. Ранее мы разработали приборы «Муравей» [1,2,4] и «Мотылек» [3,5,6,7] которые успешно применялись и применяются в санаториях Украины и России. Сегодня начали применяться аппараты «Креолка» [11]
Сравнение аппаратов «Муравей» и «Креолка» в лечебной практике.
Ранее мы разработали автономный лазерный терапевтический прибор «Муравей».[1,2]

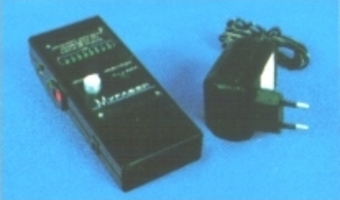

Рис 1 АЛТ«Муравей»
Затем мы улучшили его внешний вид, изготовив аппарат «Муравей Т»[4]
Появление на рынке автономного импульсного лазерного терапевтического аппарата резко повысило эффективность лазерной терапии в больницах, поликлиниках, в спортивной медицине и в косметологии, что привело к тому, что сегодня несколько десятков тысяч лазерных терапевтических приборов «Муравей» работают не только в России и Украине, но и в 60 странах мира на всех континентах планеты.

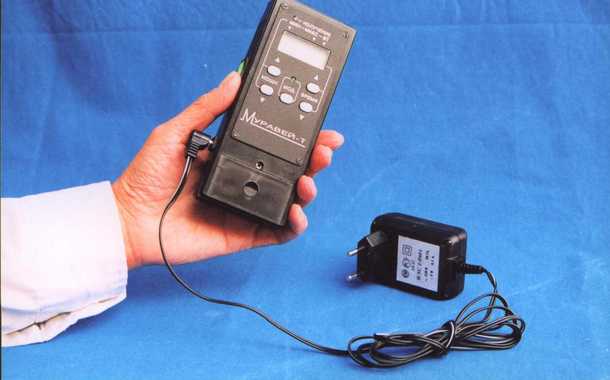

Рис 2 АЛТ «Муравей Т»
Однако, данный аппарат не лишен некоторых недостатков, которые ограничивают его потребление в медицине. Следует отметить, что для транспортировки прибор имеет слишком большой вес и размеры. Дело в том, что он снабжен адаптером, который обеспечивает работу от сети. Однако, наши исследования показали, что адаптер крайне неудобен в использовании и поэтому, абсолютное большинство врачей и медсестер предпочитают работать без адаптера от батарейки, которой хватает на 50 часов непрерывной работы. Главный недостаток адаптера в том, что он тяжелый, неудобен в транспортировке и постоянно вываливается при работе из розетки, неожиданно прекращая лечебную процедуру. Подключить адаптер к сети проблема на только за рубежом, но и в России и Украине, так как у нас существует десяток типов розеток, в которые без переходника нельзя подсоединить адаптер.
Часто автономные терапевтические приборы могут попасть в условия несанкционированного включения, например, детьми, и поэтому отсутствие замка делает аппарат «Муравей» небезопасным.
Опыт применения «Муравья» показал, что практически он применяется только при одной мощности. Применение при других мощностях неоправданно, так как дозу можно набрать путем подбора различного времени процедуры и количества процедур. Поэтому дополнительные установки разнообразных значений типовой мощности лишь усложняют прибор при массовом потреблении.
Следует отметить, что множество ручек на «Муравье» и необходимость достаточно длительной настройки делает прибор не слишком оперативным. При этом часто врачи теряют крышку - отражатель, что не позволяет им настраивать прибор, так как с потерянной или испорченной крышкой - отражателем нельзя в принципе установить нужную мощность лазерного излучателя.
Хотелось бы обратить внимание на дизайн. Цвет прибора черный, что не соответствует общепринятой в мировой практике светло - серой окраске медицинского прибора. Угловатые формы не удобны для врача, не соответствуют современному стилю округлых форм для медицинского оборудования. Большой, тяжелый и прямоугольный «Муравей» неудобно носить в кармане врача, особенно с адаптером.
Одним из важных компонентов качества прибора является возможность облучения разной площади. «Муравей» позволяет облучать площадь на теле пациента от 12,5 см2 до любой за счет расходящегося луча. Менее 12,5 см2 прибор не позволяет облучать, что серьезно снижает его возможности, например для лазерной акупунктуры.
Отсутствует предупреждение, что батарея скоро разрядится.
Последние исследования показали, что в ряде случаев лечение более эффективно, если луч является строго поляризованным. В «Муравье» этого достигнуть невозможно, так как в нем одновременно работают 10 лазеров с разным направлением поляризации. 10 лазеров не могут создать когерентное и поляризованное излучение и естественно никакой способ не обеспечит полной синхронизации лазеров с длительностью импульсов 150 нс.
Все это, безусловно, снижает возможности применения прибора «Муравей» и эффективность лечения им.
О надежности. Хотя опыт применения приборов «Муравей» показал, что гарантийный и после-гарантийный ремонт для этих видов приборов явление достаточно редкое, однако в «Муравье» заложены слабые элементы: это 10 бескорпусных лазерных диодов. По сравнению с одним корпусированным лазером – это, безусловно, большой источник снижения надежности.
Врачи показали, что очень эффективно осуществлять лазерную терапию двумя руками двумя излучателями. «Муравей» не обеспечивает удобства работы левой рукой.
Нам известны случаи, когда «Муравей» включали на облучение и он непрерывно облучал пациента в течение всей ночи. Исключение этого требует дополнительной установки времени несанкционированного облучения больного не более 15 минут.
Сильно ограничивает применение «Муравья» невозможность его работы с полостными насадками.
Учитывая эти недостатки, мы создали прибор «Креолка» с импульсным излучением.[8,9,10,11]
Мы сегодня выпускаем серию «Креолка» (Рис.3). Это новые лазерные терапевтические аппараты, которые имеют гарантию 40 месяцев, но при этом мы даем запасы батарей, которые обеспечат потребителям работу в течение 40 месяцев без необходимости приобретения новых батарей. «Креолки» излучают на длине волны 0.63 мкм, 0.67 мкм, 0.89 мкм, 1,300мкм как в постоянном, так и в импульсном режиме, что обеспечивает лечение абсолютным большинством лазерных терапевтических методик, разрешенных министерством здравоохранения России и Украины.
В таблице 1 показаны виды «Креолок», которые сегодня выпускаются.

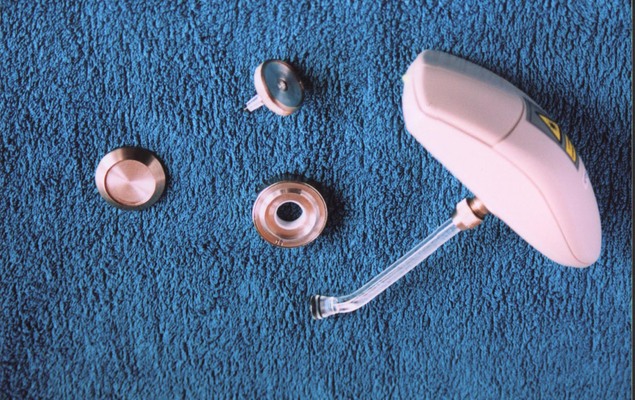

Рис. 3
Автономный лазерный терапевтический прибор «Креолка» с насадками
Таблица № 1
Тип | λ, мкм | Режим работы | Мощность не менее |
Креолка-635.3 | 0,635 | Непрерывный | 3 мВт |
Креолка-635.5 | 0,635 | Непрерывный | 5 мВт |
Креолка-635.15 | 0,635 | Непрерывный | 15 мВт |
Креолка-660.3 | 0,660 | Непрерывный | 3 мВт |
Креолка-660.5 | 0,660 | Непрерывный | 5 мВт |
Креолка-1300.3 | 1,3 | Непрерывный | 3 мВт |
Креолка-1300.5 | 1,3 | Непрерывный | 5 мВт |
Креолка-890.7 | 0,890 | Импульсный | 7 мВт |
Креолка-890.12 | 0,890 | Импульсный | 12 мВт |
Креолка-890.20 | 0,890 | Импульсный | 20 мВт |
Креолка-890.50 | 0,890 | Импульсный | 50 мВт |
Параметры «Креолки» в сравнении с «Муравьем» показаны в таблице 2.
Таблица 2. Сравнения «Креолки»
и прибора «Муравей Т»
№№ | Параметр | Креолка | Муравей |
1 | 2 | 3 | 4 |
1 | Длина волны излучения | 0,89 мкм | 0,89 мкм |
2 | Возможность получить другие длины волн излучения | да | нет |
3 | Режим | Импульсный и постоянный | Импульсный |
4 | Габариты мм | 110*65*35 | 150*60*50 без адаптера |
5 | Вес | 50 г | 180 г без адаптера 1 кг с адаптером |
6 | Мощность (в импульсе) | 50 Вт | 50 Вт |
7 | Длительность работы на одном комплекте батарей (с учетом доп. комплектов батарей) | 150 час (600 час.) | 50 час (---) |
8 | Возможность работы от аккумуляторов | есть (25 час) | Нет |
9 | Наличие кодового замка, для исключение несанкционированного включения прибора | Есть | Нет |
10 | Возможность включения прибора при переноске в кармане или портфеле | полностью исключено | Возможно |
11 | Количество ручек управления | 2 | 5 |
12 | Дизайн | современный | Устаревший |
13 | Возможность переноски прибора в кармане врача | есть, очень удобно | есть, очень неудобно |
14 | Минимальная площадь облучения | 1 мм2 | 12 см2 |
15 | Максимальное пятно | неограничено | Неограничено |
16 | Наличие звукового сигнала во время начала и окончания работы | есть | есть |
17 | Поляризация | есть | нет |
18 | Возможность получения поляризованного излучения после оптических и магнитных насадок | есть на 80-100% | нет |
19 | Время установления любой насадки | 1 сек | 1 сек |
20 | Форма пятна | продолгова- тый эллипс | Круг |
21 | Наличие когерентого излучения | есть | нет |
22 | Монохроматичность | есть | нет |
23 | Наличие в конструкции безкорпусных лазерных диодов | нет | есть |
24 | Количество излучающих лазеров | 1 | 10 |
25 | Главная причина отказа прибора | из-за одного корпусированного лазерного диода | из-за 10 бескорпусных лазерных диодов |
26 | Возможность для магнитолазерной терапии | есть | есть |
27 | Возможность гибели лазерного диода из-за бросков сетевого питания | нет | есть |
28 | Возможность применения фокусирующей оптики до 500 мкм. | есть | нет |
29 | Наличие надписей, требующих при экспорте перевода и дополнительной модернизации | нет | есть необходи-мость |
30 | Возможность работы левой рукой | удобно | затруднительно |
31 | Возможность работы двумя руками | удобно | затруднительно |
32 | Наличие таймера | есть | есть |
33 | Время настройки аппаратуры для процедур | 1 сек | 5 мин |
34 | Дополнительные детали | крышка | крышка |
35 | Выключение для забывчивых врачей | есть | Нет |
36 | Наличие мигающего красно-зеленого сигнального светодиода | есть | есть |
37 | Светодиод-индикатор кодировки замка | есть | нет |
38 | Цвет корпуса прибора | светло-серый | черный |
39 | Возможность герметизации в полиэтиленовом пакете | есть | есть |
40 | Возможность применения внутриполостных насадок | есть | нет |
41 | Звуковое предупреждение о разряжающейся батарейке | есть | нет |
42 | Длительность импульса | 150 нс | 150 нс |
43 | Частота следования | 80 Гц | 80 Гц |
44 | Надежность кнопок | наивысшая | средняя |
45 | Удобство крепления на теле пациента излучающего элемента | отлично | затруднительно |
46 | Наличие внешнего держателя | есть | есть |
47 | Радиус свободного обслуживания пациента | неограничен | неограничен |
48 | Наличие микро ЭВМ | есть | есть |
49 | Срок гарантии | 40 месяцев | 30 месяцев |
50 | Наличие документации | Паспорт, методические рекомендации и «Энциклопедия лазерной медицины» 700 Mb | Паспорт, методические рекомендации |
Мы устранили в новой конструкции «Креолки» отмеченные недостатки следующим образом.
Во-первых, мы сделали полностью автономный прибор весом 50 г и обеспечивающий непрерывную работу более 150 часов, а с дополнительными батарейками из комплекта 600 часов. При необходимости аппарат может работать от перезаряжаемых аккумуляторов. Аппарат имеет округлые формы и очень удобен для переноски в кармане врача. Кодовый замок не позволяет включаться прибору при транспортировке и исключает несанкционированный запуск. Хотя в «Муравье» и есть система защиты от самопроизвольного включения (двойное первичное нажатие), однако реально у автора статьи прибор иногда не отрабатывал положенное время от одного комплекта питания (50 часов), так как самопроизвольно включался. Следует обратить внимание на конструкцию «Креолки» в части управляющих кнопок. Здесь мы использовали мировой опыт работы переключателей в компьютерных мышах, в которых эти кнопки испытываются на миллионы включений и поэтому являются самыми отработанными в мировой практике переключателей, а все управление осуществляется двумя клавишами. Имеется два режима – без таймера и с таймером. Если врач оказался забывчивым, то «Креолка» автоматически отключается через 15 мин.
Прибор «Креолка» имеет управляющие клавиши, которые позволяют обеспечивать реализацию зашитых в «Креолке» программ, управление которыми легко запомнить. Не требуется надписи, а это значит, прибор без изменений может работать в любой стране мира.(Россия и Украина)
Две клавиши в «Креолке» позволяют:
- Закодировать прибор для невозможности несанкционированного доступа
- Обеспечить возможность иметь два положения: рабочее и транспортное. В рабочем положении нажатие кнопки дает строго фиксированное время процедуры или неограниченное время процедуры.
- Обеспечить нужное время процедуры, например, 2 минуты.
4) Обеспечить ограничение непрерывного времени работы, например, пятнадцатью минутами, чтобы по ошибке не делались бесконечные процедуры.
Следует обратить внимание, что «Креолка» имеет три сигнальные системы: звуковая, красный и зеленый светодиод в одном корпусе. Эти системы позволяют:
- Сигнализировать о начале и конце процедуры (звуковой сигнал).
- Сигнализировать о процессе облучения.
- Сигнализировать о перекодировании прибора.
- Сигнализировать о подсевших батареях.
- При правильной установке батарей «Креолка» пискнет, сообщая о том, что батареи поставлены правильно и не разряжены.
Думаем, что удачным конструктивным решением является одновременно с таймером кнопка для аварийного выключения «Креолки».
Все аппараты серии «Креолка» имеют строго фиксированное значение мощности излучения. Является это недостатком или преимуществом «Креолки»? Детальный анализ работы врачей показывает, что во многом это достоинство, так как врач избавлен от процедуры настройки мощности перед лечением, ему не нужны контрольные измерительные средства в повседневной работе, меньше вероятность врачебной ошибки из-за неправильно установленной мощности, проще и легче работать мед сестрам.
В «Креолке» установлен один закорпусированный лазер. Очень важно, что «Креолка» имеет излучатель, в центре корпуса, что защищает врача, проводящего процедуры, от отраженного лазерного излучения. Всем врачам, безусловно, будет импонировать, что корпус «Креолки» выглядит как половина яйца (гладкий, обтекаемый). Обращает на себя внимание, что вес прибора «Креолка» 50 г, что очень удобно как при манипуляциях с прибором во время процедур, так и при транспортировке (особенно удобно посылать «Креолку» за рубеж). Врачу, привыкшему работать с компьютером очень легко и удобно работать с «Креолкой».
Если есть необходимость в контрольной проверке работы «Креолки», то это легко сделать одним из выпускаемых измерителей мощности: «Гном», «Мустанг-стандарт» или встроенным фотоприемником в «Мустанге». Указанные аппараты широко используются в медицинских учреждениях. Таким образом, у врачей не будет проблем с контрольной проверкой мощности излучения «Креолки».
В отличие от «Муравья», у «Креолки» плоское дно, в середине которого расположен излучатель. Это, в отличие от «Муравья», простыми средствами (резинкой, пластырем) позволяет легко крепить прибор на теле пациента, что очень удобно для обслуживающего персонала.
С закрепленной «Креолкой» пациент не привязан к определенному месту и может свободно передвигаться.
Теперь остановимся на энергоемкости батарей.
Рис 1 Контроль излучения «Креолки» на одном комплекте батарей.
На рис. 1 видно, что на одном комплекте батареек без изменения мощности «Креолка» работает более 150 часов. Кроме этого в запас даны три комплекта батарей или аккумулятор с зарядным устройством. Такой запас позволяет проводить множество лечебных процедур без боязни, что прибор прекратит работать. Кстати, в нем запрограммирован режим, при котором в случае снижения энергоемкости батареи ниже определенной, появляется звуковой сигнал, который предупреждает врача о необходимости скорой замены батарейки. Время замены батареи не больше 15 секунд. Разобрав и вынув батареи можно, без боязни испортить прибор, промыть его в спирте и других дезинфицирующих растворах.
Отметим, что сегодня стремительно повышается энергоемкость выпускаемых батарей и скоро длительность работы на одном комплекте увеличится в несколько раз.
Иногда врачам приходится проводить процедуры в условиях мощных колебаний напряжения в сети, наличии СВЧ полей, магнитных полей и разнообразных радиоэлектронных помех. «Креолка» не реагирует на эти помехи.
Практически крайне неудобно «Муравьем» работать левой рукой, а много медицинских задач требует работать двумя руками двумя излучателями. «Креолка» запроектирована для удобной работы левой и правой рукой
Опыт показал, что разработанный нами «Мустанг» приобрел колоссальную популярность, благодаря наличию многих сменных головок, работающих, как в постоянном, так и в импульсном режиме, имеющих разные мощности и длины волн. Фактически на серии приборов «Креолка» мы реализовали этот принцип и «Креолка» изготавливается в двадцати вариантах и может работать более чем с тридцатью типами насадок.
Лазерный диод излучает в виде конуса и может облучить площадь от 1 мм2 до любой площади, при этом излучение можно сфокусировать в любую медицинскую насадку и применять любую полостную насадку или магнитную, или акупунктурную насадку. Очевидно, что лазер излучает монохроматическое, поляризованное, когерентное излучение. Мало того, что излучение от «Креолки» строго поляризовано, важно, что врач точно знает плоскость поляризации излучения. По данным К.А. Самойловой (частное сообщение) поляризация имеет важное значение в эффективности лечения, поэтому наличие поляризованного в известном направлении излучения, безусловно, дает дополнительные возможности «Креолке».
Обращаем внимание, что «Креолка» позволяет очень просто и эффективно работать со всеми типами магнитных насадок, ЛОР-насадок, стоматологических насадок и акупунктурных насадок. На магните крепится и любая полостная насадка. Установка и смена происходит мгновенно на магнитной защелке.
Сегодня у нас серийно выпускается держатель, который позволяет установить любое количество «Креолок» для одновременного облучения пациента несколькими приборами для создания необходимой конфигурации светового потока.
Одним из замечательных свойств «Креолки», является её возможность работать в запаянном полиэтиленовом пакете. При этом остается неизменной мощность излучения и полностью остается возможность управлять прибором и даже пользоваться насадками. Такая процедура возможна для облучения пациента в условиях пыли, грязи, бактериального заражения, соленого или кислотного тумана, тропической атмосферы, наличие на пациенте дефектов кожи, а также при других обстоятельствах, при которых контакт прибора и пациента нежелателен. Очевидно, что «Креолка» автоматически поставляется в тропическом исполнении.
Таким образом, можно сделать вывод о том, что применение приборов «Креолка» позволяет кардинально поднять эффективность работы лазерной терапии в различных сферах медицины.
Сравнение приборов «Мотылек» и «Креолка»

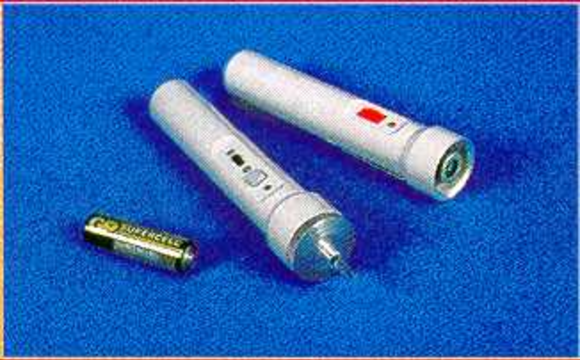

Рис.4 Прибор «Мотылек»
На сегодняшний день широко распространены в курортных учреждениях приборы «Мотылек» (Рис.4), которые мы разработали ранее[1,2,3] и которые себя хорошо зарекомендовали как в России, так и на Украине. Сравним «Мотылек» с «Креолкой»
Таблица 3. Сравнение аппаратов «Креолка» и «Мотылек»
№ | Параметр | Креолка | Мотылек |
1 | Размер мм | 110х65х35 | 140хÆ30 |
2 | Дизайн корпуса | современный | устаревший |
3 | Вес | 50 гр | 180 гр. |
4 | Возможные длины волн | указано в табл. 1 | 890 нм |
5 | Излучение | поляризованное | поляризованное |
6 | Излучение | монохроматическое | монохроматическое |
7 | Излучение | когерентное | когерентное |
8 | Наличие микро ЭВМ | есть | нет |
9 | Наличие кодового замка | есть | нет |
10 | Наличие таймера | есть | нет |
11 | Количество кнопок | 2 | 1 |
12 | Наличие отключения для забывчивых докторов | есть | нет |
13 | Наличие светодиодного индикатора | есть | нет |
14 | Наличие насадок | есть | есть |
15 | Наличие держателей | есть | есть |
16 | Режим работы | импульсный или постоянный | импульсный или постоянный |
17 | Частота следования импульсов | 80 Гц | 80 Гц |
18 | Электропитание | 2 батареи ААА или аккумуляторы | 2 батареи АА |
19 | Время непрерывной работы от батарей (от аккумуляторов) | 150 час (23 часа) | 50 час |
20 | Импульсная мощность (Вт) | 7, 12,20, 50 | 7, 12, 20 |
21 | Выход в состояние «Закрыто» | есть | нет |
22 | Проверка годности установленных батарей | есть | нет |
23 | Если питающее напряжение ниже нормы, например сели батареи, то об этом прибор сигнализирует тем, что вместо попеременного мигания зеленым-красным, мигает только красным | есть | нет |
24 | Принцип крепления насадок | магнитный | на резьбе |
25 | Возможность аварийного отсоединения насадки при неосторожном движении пациента | есть | нет |
26 | Время монтажа и демонтажа насадки | 1 сек | 15 сек |
27 | Срок гарантии | 40 месяцев | 30 месяцев |
28 | Наличие документации | Паспорт, методические рекомендации и «Энциклопедия лазерной медицины» (700 Mb) | Паспорт, методические рекомендации |
Видны преимущества «Креолки» в курортологии. Безусловно, применение ЭВМ кардинально улучшает характеристики прибора, делая его интеллектуальным.
ВЫВОДЫ:
- Эффективно курортология может развиваться при активном внедрении методик лазерной терапии.
- Автономные аппараты имеют преимущества перед стационарными при санаторном лечении.
- Оптимальным для санаторного лечения на сегодня является аппарат типа «Креолки»
